2024年8月，一则技术突破消息在业内悄然传开：中国成功开发出6英寸InP激光器与探测器外延工艺。半年多后，科技部部长在2026年全国两会"部长通道"上再次提及芯片领域进展，这条消息终于进入公众视野。对于普通人来说，"6英寸InP"是一串陌生的字符，但它背后却是一场关乎光通信产业话语权的静默突围。

磷化铟（InP）是光通信芯片的"地基"。这种由铟和磷组成的半导体材料，天生适合发射和探测光纤通信中最常用的1310纳米和1550纳米波长光信号。我们日常使用的光纤宽带、数据中心的海量数据交换、甚至5G基站之间的光传输，都依赖InP基芯片完成光电转换。如果说硅是电子时代的基石，那么InP就是光通信时代的"稀土"——不可或缺，却长期被少数国家掌控。

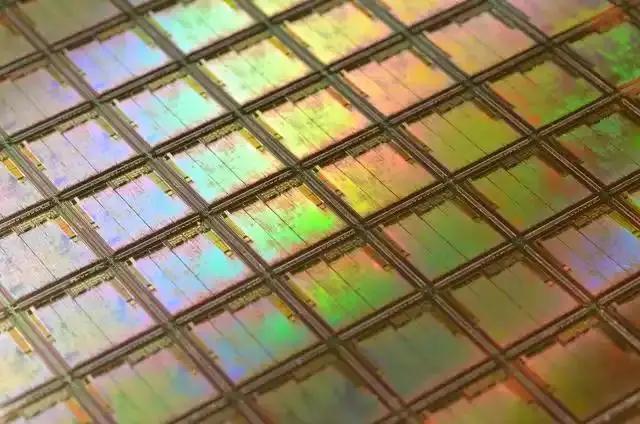

光芯片的制造从外延生长开始。所谓外延，是在InP衬底上逐层沉积不同材料，精确构建出激光器或探测器所需的纳米级结构。衬底尺寸直接决定经济账：一片6英寸晶圆的面积是3英寸的4倍，可切割的芯片数量提升超过3倍。更关键的是，设备折旧、工艺步骤、人工检测等固定成本被更多芯片摊薄。据全球光器件巨头高意（Coherent）测算，6英寸产线可将芯片成本压低60%以上。国内实验数据也显示，6英寸工艺有望将国产光芯片成本降至3英寸时代的六到七成。

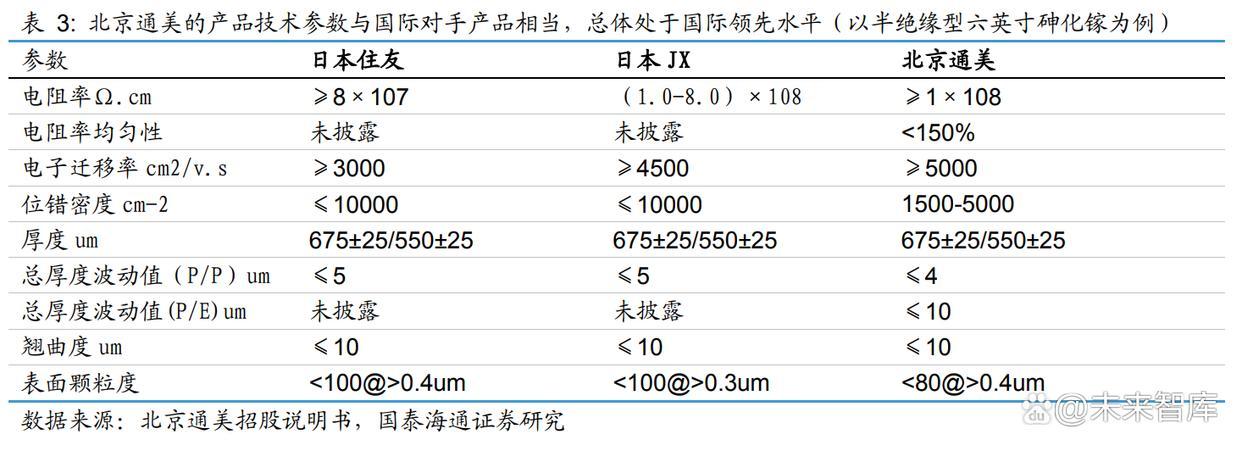

尺寸升级并非简单的放大。InP晶体生长难度极高，缺陷控制、热应力管理、大面积均匀性都是难关。长期以来，6英寸InP衬底被美国AXT、日本住友电工等少数企业垄断，中国光芯片厂商不得不高价进口衬底，再加工成激光器、探测器出售，利润空间被严重挤压。2024年之前，国内主流还停留在2至4英寸，6英寸外延工艺更是空白。

突破发生在湖北九峰山实验室。这家2023年成立的科研机构联合云南鑫耀，完成了6英寸磷化铟基PIN探测器和FP激光器的外延生长，关键性能指标追平国际领先水平。与此同时，云南鑫耀的6英寸高品质InP单晶片量产技术也已突破。这意味着中国首次实现从晶体生长、外延加工到器件制造的6英寸全链路国产化，打破了"卡脖子"的最后一环。

为什么这个突破发生在现在？答案藏在两个叠加的产业浪潮中。

一是AI算力爆发带动的光通信需求激增。训练大模型需要海量GPU集群互联，数据中心内部的光互连带宽从400G向800G、1.6T跃进，对高速光模块的需求呈指数级增长。InP基EML激光器是目前800G光模块的核心光源，供不应求。二是地缘政治倒逼供应链重构。2022年后，美国对华芯片管制步步收紧，光通信虽暂未受直接冲击，但产业界已普遍形成"备份供应链"共识。高意在美国建成全球首个6英寸InP工厂后，立即宣布2026年产能扩张5倍，显见战略卡位意图。中国若不能同步突破，将在下一代光通信竞争中再次陷入被动。

更深层的背景是材料体系的代际竞争。近年来，硅光技术试图用硅基材料替代InP制造光芯片，借助成熟的CMOS工艺降低成本。但硅本身无法高效发光，必须与InP光源异质集成，反而增加了工艺复杂度。在800G及以上速率，InP基方案仍具性能优势。6英寸工艺的成熟，实质是让InP阵营获得了与硅光正面对抗的经济性，延缓甚至逆转了"硅光替代"的预期。

对于普通消费者，这场突破的影响是间接却真实的。光芯片成本下降，将传导至光模块、交换机、服务器，最终降低云计算和AI服务的价格。更具战略意义的是产业链安全——当6英寸InP实现自主供应，中国光通信产业从"缺芯少魂"到"芯魂兼备"的转型才真正闭环。

放眼全球，光芯片赛道正进入"寸土必争"阶段。高意、Lumentum等欧美巨头凭借6英寸先发优势，加速扩产；日本住友电工固守高端衬底壁垒；中国则完成从追赶到并跑的跨越。下一步的竞争焦点将是8英寸InP的实验室突破，以及硅光与InP的技术路线融合。可以确定的是，光通信芯片的"大硅片"时代已经开启，而6英寸是入场的第一张门票。
