你大概听过这样的说法：芯片的战争，就是纳米数字的战争。 7纳米、5纳米、3纳米……数字越小，技术越先进，也越容易被“卡脖子”。 最顶尖的EUV光刻机，成了很多人心中一座必须翻越的大山。

但2026年2月，北京大学的一个团队在《自然》杂志上展示了一条完全不同的路。 他们做出了一套支撑未来6G通信的光子芯片系统，性能刷新了三项世界纪录。 而制造它，并不需要追逐那个最小的纳米数字，甚至不需要那台最顶尖的光刻机。

这条路，从一开始就没打算去翻那座山。 它直接绕开了。传统电子芯片，信息靠电子在硅晶圆里跑。 路越修越细，对雕刻这条路的光刻机要求就越高。 EUV光刻机，就是那把最精密的刻刀。 别人握紧了刀把，路就很难继续修下去。

光子芯片换了个思路。 它不让电子跑，让光跑。 光的波长本身就在几百纳米以上，这条路天生就宽。 所以，它不需要那把极度精密的刻刀。 用国内已经成熟的90纳米工艺平台，就能做出高性能的芯片。

这就像大家都在拼命研究怎么造更快的燃油赛车，但规则限定只能用某一家公司的顶级发动机。 而另一群人默默造出了一台电动机，用一套完全不同的动力系统，可能跑得更快。北大王兴军教授团队做的，就是这样一个“电动机”系统，而且是为6G准备的。

他们首次提出了“光纤-无线融合通信”的概念。 简单说，就是让有线光通信和无线太赫兹通信，从底层硬件上变成“一套系统”。 以前这两张网各用各的设备，信号转换复杂又低效。 现在，用他们研发的超宽带光电融合芯片，信号可以自由在这两张网之间无损穿梭。

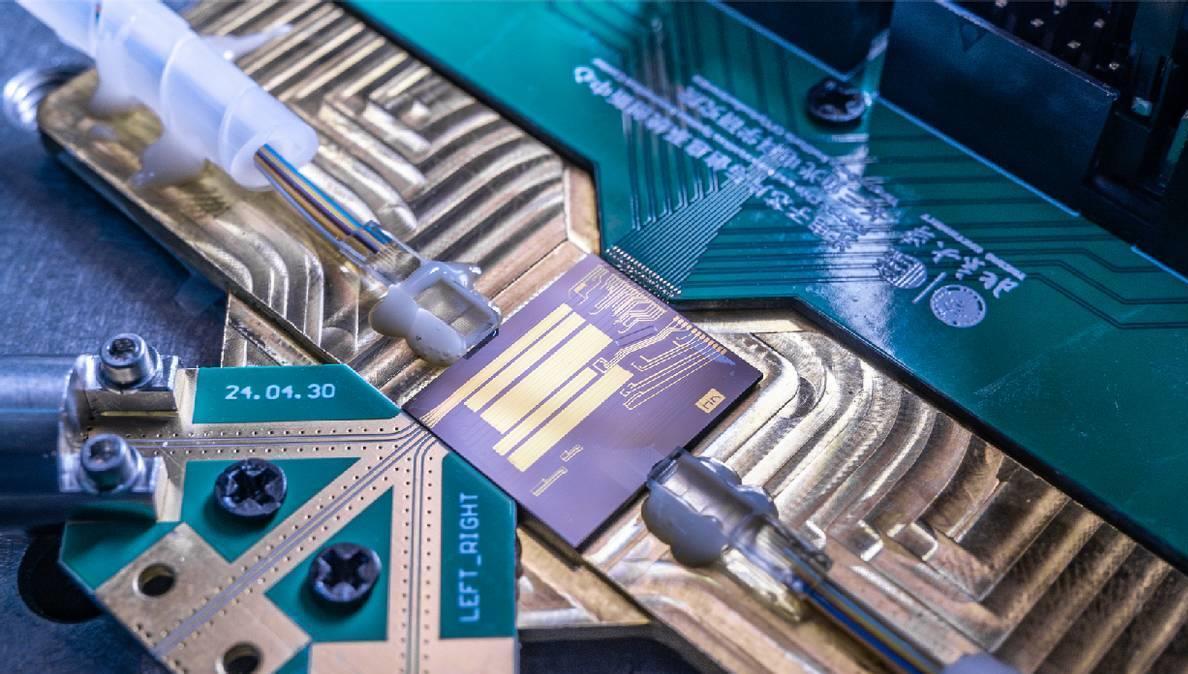

这套系统的心脏，是两片指甲盖大小的芯片。 一片是薄膜铌酸锂调制器，一片是磷化铟探测器。

就是这两片小东西，一口气打破了三个世界纪录。第一，带宽。 他们实现了250吉赫兹以上的超大带宽。 现在5G的带宽一般在100到400兆赫兹之间。 250吉赫兹，是它的近一千倍。 你可以把它想象成一条超级高速公路，车道从双向四车道，突然变成了四千车道。

第二和第三，分别是上面那两片“心脏”和“超级眼睛”的性能极限也被突破了。 薄膜铌酸锂调制器做到了几百纳米厚，高频信号传输还不失真。 磷化铟探测器能精准捕捉极其微弱的高频光信号。

结果就是速度的颠覆。在实验室演示中，这套系统用光纤模式传输，速度达到了512吉比特每秒。 用无线模式，也有400吉比特每秒。 研究人员模拟了一个未来6G的拥挤场景：同时无线传输86路8K超高清视频。 所有画面流畅，没有一丝卡顿。

下载一部10GB的蓝光电影，大概只需要0.2秒。 你眨一下眼的时间，它已经下完了。更关键的是，从核心器件到架构设计，再到制造生产，这套系统没有依赖任何国外的关键技术和设备。 那条用90纳米工艺就能走通的路，从图纸到现实，全程自主可控。

论文的审稿人在《自然》上评价这项工作“艰巨而卓越”。实验室里的突破令人兴奋，但它能走出实验室吗？ 一个技术能否成功，产业化是生死线。

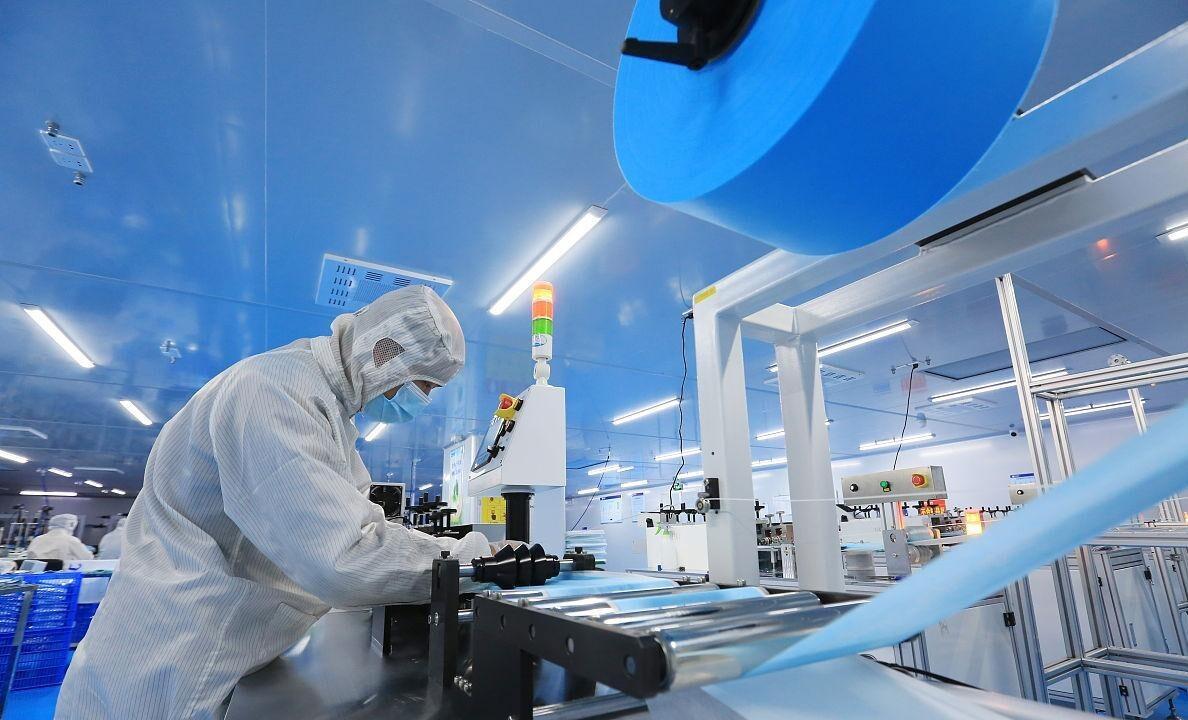

在南京江北新区，一家名为南智光电的公司，已经建成国内首条8英寸薄膜铌酸锂光子芯片产线。 8英寸晶圆，是半导体行业大规模量产的一个标志性尺寸。 这意味着，指甲盖大小的光子芯片，可以从实验室的样品，走向流水线的批量生产。

这条产线在2024年4月启动，月产能设计为1000片晶圆。 到2024年底，它的流片及产品开发收入已经突破了1亿元。 它服务的客户，超过了300家。

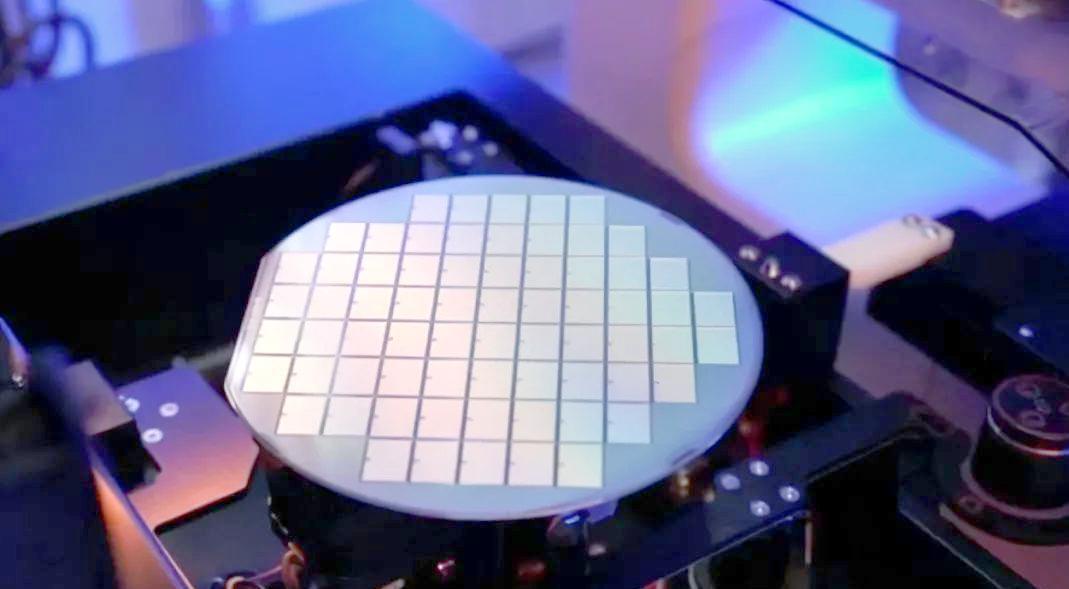

从4英寸到8英寸，不仅仅是尺寸变大。 一片8英寸晶圆能切割出的芯片数量，大约是4英寸的四倍，成本可以降低至少一半。 成本降下来，普及的速度才会快上去。

南智光电的背后，是南京大学祝世宁院士的团队。 2018年成立时，它还是一个新型研发机构。 现在，它开始向“研发+量产代工”转型。 2025年，它发布了五款工艺设计包，覆盖硅光、MEMS等领域。 同年，还发布了国内首款光子芯片领域的专用AI大模型OptoChat，用来提升芯片设计效率。

一条产线，连接起了高校的实验室和产业的流水线。 光子芯片这条路，开始有了实实在在的脚印。

当我们谈论6G，除了实验室的速度，还有一个更实际的指标：专利。根据《中国互联网发展报告2025》，截至2025年6月，中国的6G专利申请量，约占全球的40.3%，位居世界第一。 这个数字背后，是华为、中兴、OPPO、vivo等企业，以及众多高校和科研机构多年的投入。

从1G时代的空白，2G时代的跟随，3G时代首次拥有自己的标准，到4G时代的普及，再到5G时代的领先。 三十多年的时间，中国的移动通信完成了一场漫长的追赶和超越。

当基础研究的突破（如光子芯片）遇上庞大的专利池和成熟的产业生态，变化可能比预想的更快。

光子芯片的突破，其意义远不止于让网速快一千倍。它可能让手机的续航时间大幅延长，因为光子芯片的功耗理论上可以更低。 它可能让自动驾驶汽车的反应速度提升一个数量级，因为信息传输的延迟极低。 它能为人工智能、量子计算提供更强大的底层互联支撑。

但更深层的影响，或许在于它对整个半导体产业逻辑的松动。当一条新的技术路径被证明可行，并且开始产业化，它会吸引资金、人才和产业链的聚集。 南智光电的产线旁边，一个总投资5亿元的异质集成光子芯片产线项目，已经在2026年初启动建设。

与此同时，国内在二维半导体、SAQP（一种可支持7纳米制程的技术）、纳米压印等其他技术路线上，也在同步推进。 多条路都在探索，而不是把所有赌注都押在攻克最先进制程这一条路上。

这像是一场“多路径突围”。 西方用EUV光刻机设下的关卡，依然在那里。 但关卡旁边，出现了新的路标。

这些新的小路，最终能汇成一条足以绕开关卡的主干道吗？ 现在还没有答案。 但至少，选择变多了。

当芯片的竞争不再仅仅围绕着“几纳米”这个数字打转，当“先进”的定义开始包含更多的维度,功耗、成本、集成方式、新材料,游戏规则，是不是也在悄然改变？
