42/57步进电机驱动器自发脉冲驱控调速器 128细分 4.5A AI-TB5128-1

※ 外部信号输入：单端，脉冲/方向（通用控制器功能）

※ 细分可选：1/2/4/8/16/32/64/128细分

※ 输出电流：0.5A-4.5A

※ 输入电压：9-42VDC,建议12-30VDC

※ 静止时电流自动减半，驱动控制一体（自发脉冲）

※ 最新速度算法，内部脉冲模式可实现高速缓慢启动

※ 内部脉冲模式可外接启动，停止按钮，方向切换按钮

※ 可驱动4,6,8线两相、四相42、57全系列步进电机，扭矩2.8NM及以下步进电机

推荐产品

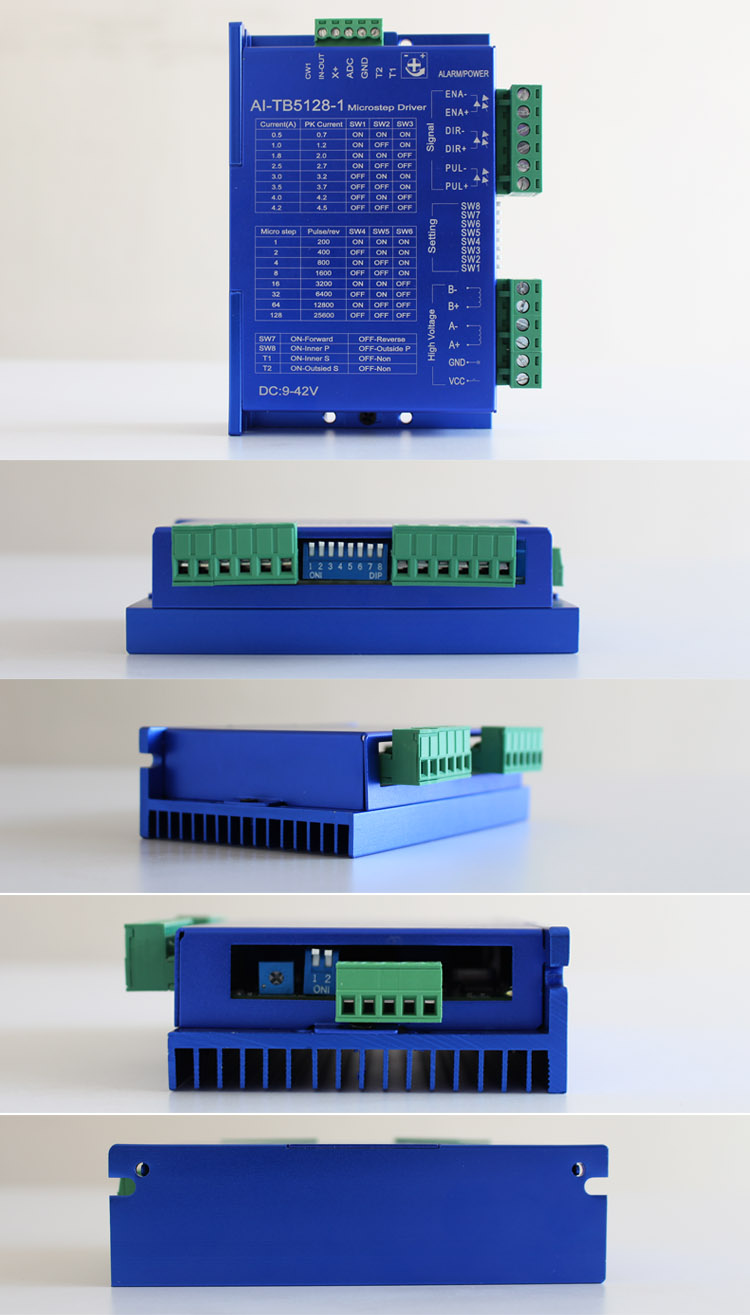

AI-TB5128-1轴自发脉冲驱动器是一款专业的两相混合式步进电机驱动器，既可以做通用驱动器，又可以实现驱动控制一体化（自发脉冲）功能，可适配国内外各种品牌，电流峰值在4.5A及以下，外径39，42，57mm的四线，六线，八线两相混合式步进电机。适合各种小中型自动化设备和仪器，例如：雕刻机、打标机、切割机、激光照排、绘图仪、数控机床、拿放装置等。在用户期望低成本、小噪声运行的设备中效果特佳。

42/57步进电机驱动器自发脉冲驱控调速器 128细分 4.5A AI-TB5128-1(图1)

※ 外部信号输入：单端，脉冲/方向（通用控制器功能）

※ 细分可选：1/2/4/8/16/32/64/128细分

※ 输出电流：0.5A-4.5A

※ 输入电压：9-42VDC,建议12-30VDC

※ 可驱动4,6,8线两相、四相42、57全系列步进电机，扭矩2.8NM及以下步进电机

42/57步进电机驱动器自发脉冲驱控调速器 128细分 4.5A AI-TB5128-1(图2)

冷却方式	自然冷却或强制风冷。
场合	不能放在其他发热的设备旁，要避免粉尘、油污、腐蚀性气体、湿度太大及强震场所，禁止有可燃气体和导电灰尘。
湿度	40-90％RH
震动	10-55Hz/0.15mm
保存温度	-20-65℃
重量	0.3KG

42/57步进电机驱动器自发脉冲驱控调速器 128细分 4.5A AI-TB5128-1(图3)

用SW1、SW2、SW3三位拨码开关设定运行电流，如下表：

平均电流	峰值电流	SW1	SW2	SW3
0.5A	0.7A	ON	ON	ON
1.0A	1.2A	ON	OFF	ON
1.8A	2.0A	ON	ON	OFF
2.5A	2.7A	ON	OFF	OFF
3.0A	3.2A	OFF	ON	ON
3.5A	3.7A	OFF	OFF	ON
4.0A	4.2A	OFF	ON	OFF
4.2A	4.5A	OFF	OFF	OFF

42/57步进电机驱动器自发脉冲驱控调速器 128细分 4.5A AI-TB5128-1(图4)

用SW4、SW5、SW6三位拨码开关设定细分，如下表：

细分	SW4	SW5	SW6	内部脉冲速度范围
1	ON	ON	ON	0-1000转/分钟
2	OFF	ON	ON	0-1000转/分钟
4	ON	OFF	ON	0-1000转/分钟
8	OFF	OFF	ON	0-1000转/分钟
16	ON	ON	OFF	0-660转/分钟
32	OFF	ON	OFF	0-330转/分钟
64	ON	OFF	OFF	0-165转/分钟
128	OFF	OFF	OFF	0-82转/分钟

42/57步进电机驱动器自发脉冲驱控调速器 128细分 4.5A AI-TB5128-1(图5)

用SW7一位拨码开关设定电机运行方向（内部脉冲模式下）:

SW7	方向状态
ON	正转
OFF	反转

42/57步进电机驱动器自发脉冲驱控调速器 128细分 4.5A AI-TB5128-1(图6)

SW8	模式状态
ON	内部脉冲并启动运行
OFF	停止内部脉冲模式

42/57步进电机驱动器自发脉冲驱控调速器 128细分 4.5A AI-TB5128-1(图7)

调速状态	T1,T2状态
内部调速模式（板载调速电位器）	T1为ON,T2为OFF时
外部调速模式（外接调速电位器）	T2为ON,T1为OFF时
